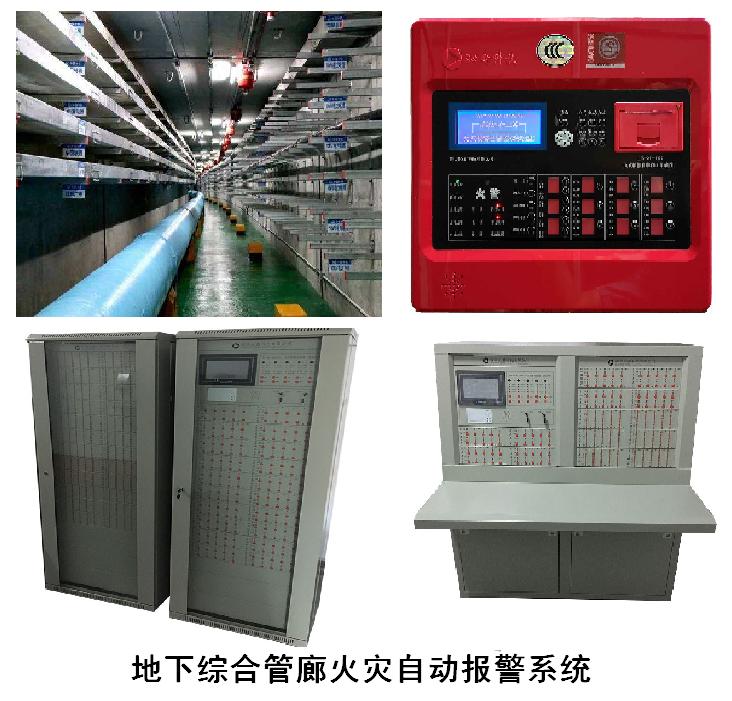

城市综合管廊火灾自动报警系统/城市地下综合管廊消防监控系统                                             　

综合管廊监控系统其实是监控和报警系统一个融合的系统，整个系统具有高度的管理性，与此同时，各个子系统之间技术体系各不相同，她们采用的建设标准同样也是不一样的，在建设的过程当中需要考虑环境以及设备的监控，同时，也要满足相关需求，要兼顾灾难事故预警。做好安全防范措施，能够对图像进行全程监控，同时也需要满足报警和门禁等配套集成的联动，消除各类信息孤岛问题。

　　针对综合管廊监控内部的一些管理特性，要以整个软件为平台核心进行建设，整个综合管廊监控体系必须要具备高科技运行的软件，通过对整个监控和报警系统的建设，将三维地理信息和环境信息以及安全防范信息同视频图像进行融合，同时要融入多种其他的信息，建立统一的资源数据库，保证能够在不同的时间段内调出资源数据库，并能够结合历史数据库来进行有效的分析和预测，满足大数据的空间积累，全面进行融合。

　　与此同时，综合管廊监控平台应该覆盖所有的综合管廊信息领域，通过分布式方式对所有数据进行实时管理，能够有效地实现系统空间的需求，同时也能够高效集成和扩容，为用户提供高效的平台产品，满足各种不同的需求。

　　通过分布式实时数据，搭载系统架构等各类信息服务，以及消息总线和服务总线，提供全面的信息交换设置，与此同时，能全面实现系统安全高效的平稳运行，保证各类信息系统的融合，实现从综合管廊监控体系底层到上层的全面调配，满足**控制到生产调度以及信息化的综合管理。

　预警与报警系统由火灾报警系统和可燃气体探测报警系统两部分组成。

一、火灾报警系统

　　火灾报警系统主要由智能传感器、分布式测温光纤、多功能监测基站和智能广播基站等设备组成。

　　在每段防火分区内设置智能烟感探测器、分布式测温光纤、手动报警按钮、火灾TEL、多功能广播基站和声光报警器等设备。烟感探测器设置间距为10m，手动报警按钮设置在卸料口、两边的防火门处。基站与基站之间采用可插拔光纤连接。

　　光纤测温主机连接多条线性测温光缆，测温光缆主要监测管廊内电力电缆的温度是否在正常的范围内运行，对于管廊内110kv的电力电缆，每根配置一条测温光缆监测其温度的变化；对于10kv的电力电缆，每层桥架上敷设如正弦波般走向的测温光缆。该系统温度监测精度为1℃，可任意设置多级温度报警值，光纤测温主机可提供一组继电器输出报警信号。

　　在监控中心设置火灾报警屏，通过总线回路巡检、接收、显示每个报警点的工作情况。当火灾发生时，启动整个管廊内声光讯响器。

二、可燃气体探测报警系统

　　可燃气体探测报警系统主要由智能传感器、分布式测温光纤、多功能监测基站和智能广播基站等设备组成。

　　为使系统有效工作，在每段防火分区内设置智能天然气探测器、手动报警按钮、报警TEL、多功能广播基站和声光报警器等设备。天然气探测器设置间距为10m；手动报警按钮设置在卸料口、两边的防火门处。基站与基站之间采用可插拔光纤连接，可实现无线采集数据信息，并对设备进行无线远程控制。

　　监控中心可按需设定天然气报警浓度的上限值（小于其爆炸下限值的20%），天然气探测器接入多功能监测基站，当天然气管道舱天然气浓度超过报警浓度设定上限值时，由多功能监测基站启动天然气舱事故段分区及其相邻分区的事故通风设备，且紧急切断浓度设定的上限值要小于其爆炸下限值的25%，并通过可燃气体报警系统解决燃气泄漏或危险气体累积带来的爆炸隐患，确保燃气管廊设施正常、**运行。

联动功能：

一、消防联动：探测器发出检测信号，报警装置联动视频系统，跳出该防区的视频画面，确认报警。

二、联动排烟/气系统：每段防火分区设置有排风及排烟/气系统，正常时用于排风。当确认探测到火灾/可燃气体时，监控中心可通过多功能基站传输指令实现远程启动风机排烟/气。

三、联动电源：灾情探测信息确认后，监控中心可通过多功能基站进行指令传输以切断非消防电源。

四、联动广播系统：灾情探测信息确认后，监控中心启动广播切换模块进行灾情信息广播，特别针对灾情确认区、相邻分区进行广播疏散。

五、联动TEL系统：监控中心可启动专用模块与任一广播基站通话；**任一广播基站或TEL通过监控中心确认后实现与调度主机通话录音。
